USB-Spannungsversorgung fürs Mopped, die Zweite

Meine vor Urzeiten gebastelte USB-Filmdose[1] tut natürlich immer noch ihren Dienst am Mopped.

{usb} USB-FilmdoseFür das Garmin Legend HCx[2] oder ein Auto oder Motorrad-Straßennavi ist diese Lösung auch völlig ausreichend.
Leider kommt aus dem USB-Adapter auch wirklich nur die 5V nach Spezifikation zwischen VCC und GND, was dazu führt, dass Mobiltelefone mit Micro-USB-Kabel daran nicht geladen werden. Ähnlich würde es sich auch mit einem iPod, iPhone etc. verhalten, denn dafür ist eine zusätzliche geringere Spannung zwischen D+ und D- nötig[3].

Leider steht das nicht immer bei den normalen KFZ-Adaptern dabei, so dass man entweder Glück haben muss oder selbst den entsprechenden Umbau machen muss. Da mein Bruder auch endlich einen funktionieren USB-Anschluss am Mopped haben wollte und ich einen weiteren benötige, haben wir bei in der Bucht eine fertig konfektionierte Lösung gefunden[4], die laut Beschreibung auch Telefone laden kann.

Kaum waren die Teile da, wurde das natürlich gleich überprüft und für gut befunden. Natürlich wurden die Steckdosen auch zeitnah an den Fahrzeugen montiert.
Einen kleinen Nachteil hat die vergossene Konstruktion, sie bietet keine Befestigungsmöglichkeit und wir haben sie daher nur per Kabelbinder am Lenker montieren können. Die Kabellänge ist dafür jedoch mehr als ausreichend und durch den Deckel ist sie bei Nichtnutzung auch vor Wasser und Verschmutzung geschützt..

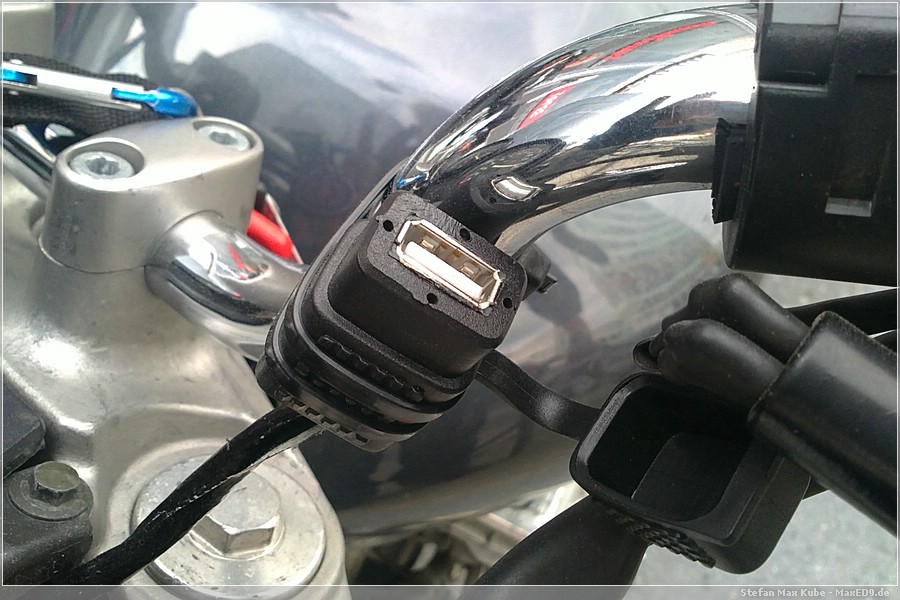

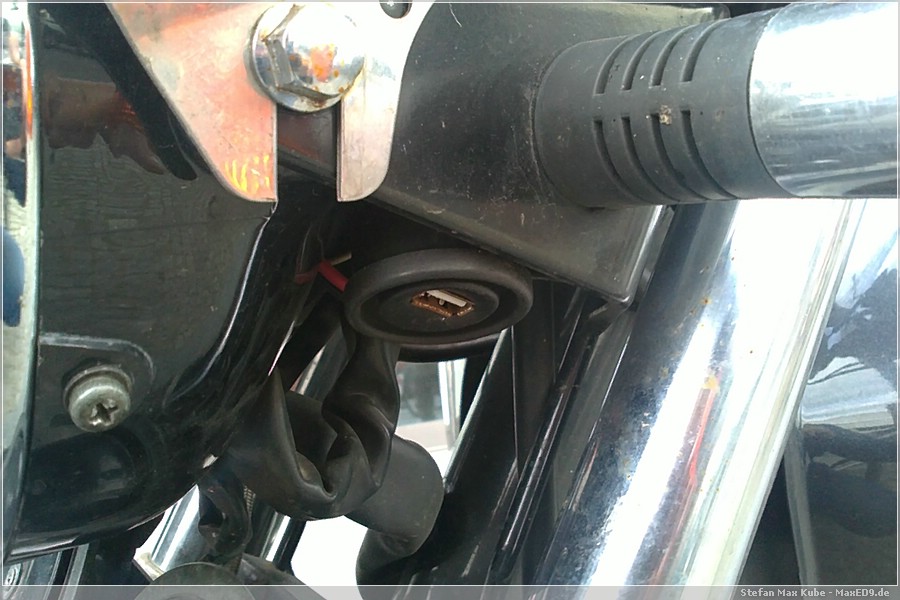

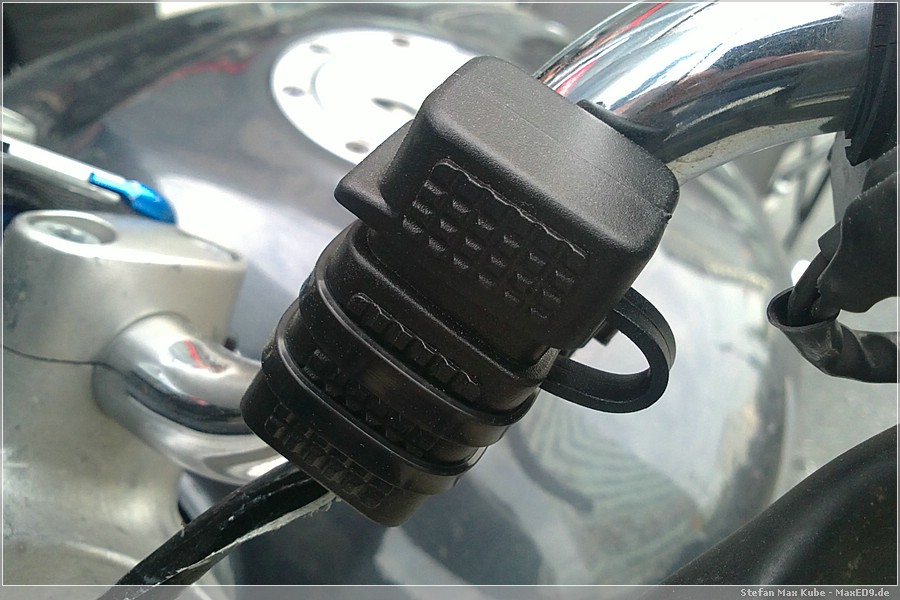

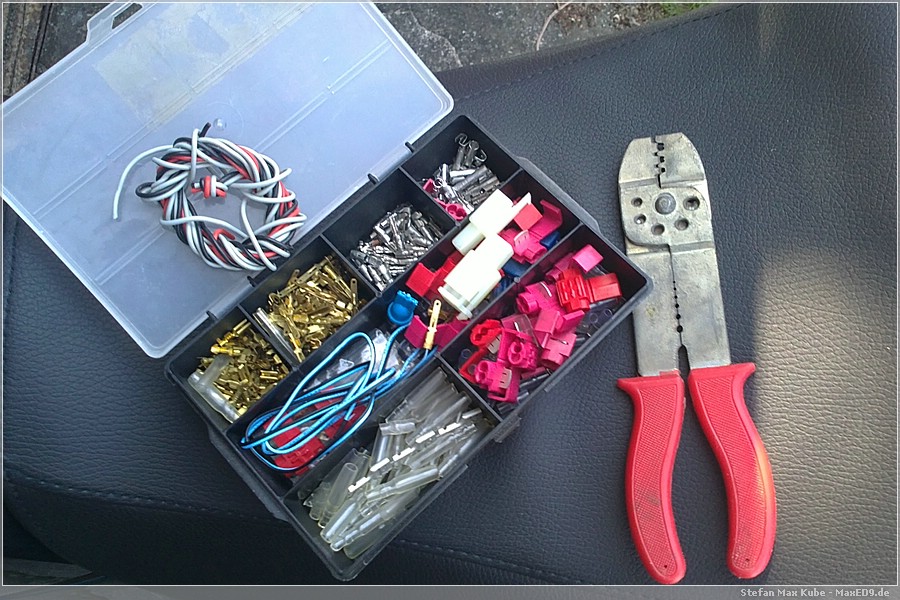

{usb} Elektrobastelbox {usb} die Dose an der Sevenfifty {usb} die Dose offen

Und wenn ich eh schon ein paar Anschlüsse ans Mopped bastel, habe ich bei der Gelegenheit auch noch eine 12V KFZ-Steckdose unter der Sitzbank angeschlossen, dann kann auf der nächsten Urlaubsfahrt auch mal das Netbook mit Bordstrom versorgt werden :mrgreen:

Auf jeden Fall sind nun genug Möglichkeiten vorhanden, um gleichzeitig das Geocache- und das Routing-Navi zu betreiben 😉
